กล้องอินฟราเรดความยาวคลื่นสั้น PI 1M
รายละเอียดผลิตภัณฑ์

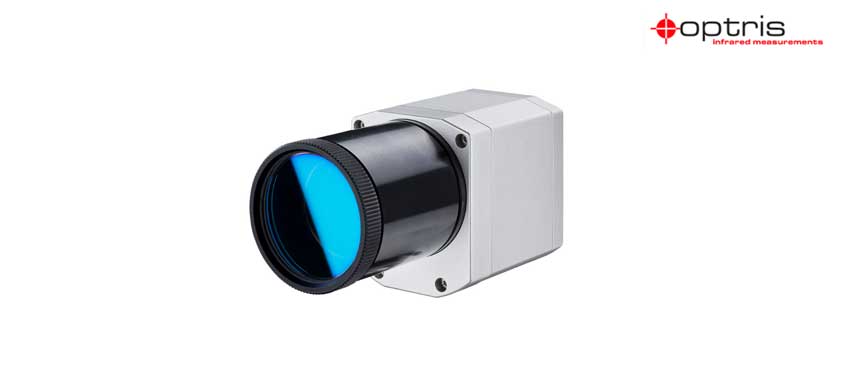

กล้องอินฟราเรดความยาวคลื่นสั้น Optris PI 1M
กล้องถ่ายภาพความร้อน Optris PI 1M ถูกพัฒนาให้เหมาะสมกับการตรวจวัดอุณหภูมิของโลหะ เนื่องจากโลหะมีค่าการแผ่รังสีสูงที่ความยาวคลื่นสั้น 1μm มากกว่าช่วงความยาวคลื่นช่วง 8-14 μm และการตอบสนองต่อการแสดงภาพของอุปกรณ์อิเล็กทรอนิกส์มีประสิทธิภาพสูง ซึ่งตอบสนองได้ในเวลาสั้นๆ ที่ 1ms
คุณสมบัติของกล้องอินฟราเรดความยาวคลื่นสั้น Optris PI 1M
– ตัวตรวจจับ CMOS แบบไดนามิกสูงที่มีความละเอียดสูงสุดที่ 764 x 480 พิเซล
– ช่วงการตรวจวัดกว้างตั้งแต่ 450 °C ถึง 1800 °C โดยไม่มีช่วงย่อย
– frame rate สูงสุด 1 kHz สำหรับกระบวนที่มีความรวดเร็ว
– Analog output แบบเรียลไทม์เวลาตอบสนอง 1 ms
– แพ็คเกจซอฟต์แวร์ที่หลากหลาย รวมถึงชุดพัฒนาซอฟต์แวร์
– สามารถใช้ฟังก์ชั่น 1 kHz line scanning ได้
| Tรายละเอียดทางเทคนิคของ Optris PI 1M | |
| อุปกรณ์ประกอบด้วย | กล้องรวม USB 1 เลนส์ กระบอกเลนส์และกระจกป้องกัน สาย USB (1 เมตร) ขาตั้งกล้อง สาย PIF รวมขั้วต่อ (1 m) แพ็คเกจซอฟต์แวร์ Optris PIX Connect เคสใส่อะลูมิเนียม อุปกรณ์เสริม : CoolingJacket, สายเคเบิ้ลทนอุณหภูมิสูง |
| ตัวตรวจวัด | CMOS (15 μm x 15 μm) |
| ความละเอียด (สามารถปรับได้) / frame rate | 764 x 480 pixels @ 32 Hz 382 x 288 pixels @ 80 Hz (swichable to 27 Hz) 72 x 56 pixels @ 1 kHz 764 x 8 pixels @ 1 kHz (fast linescanning mode) |
| ช่วงสเปกตรัม | 0.85 – 1.1 μm |
| ช่วงอุณหภูมิสำหรับเลนส์ f=16 mm, f=25 mm | 450 … 1800 °C (โหมด 27 Hz) 500 … 1800 °C (โหมด 80 Hz and 32 Hz) 600 … 1800 °C (โหมด 1 kHz) |
| ช่วงอุณหภูมิสำหรับเลนส์ f=50 mm, f=75 mm | 525 … 1800 °C (โหมด 27 Hz) 575 … 1800 °C (โหมด 80 Hz and 32 Hz) 675 … 1800 °C (โหมด 1 kHz) |
| เลนส์ที่เลือกได้ | FOV @ 382 x 288 px: 20° x 15° (f = 16 mm) 13° x 10° (f = 25 mm) 7° x 5° (f = 50 mm) 4° x 3° (f = 75 mm) FOV @ 764 x 480 px: 39° x 25° (f = 16 mm) 26° x 16° (f = 25 mm) 13° x 8° (f = 50 mm) 9° x 5° (f = 75 mm) |
| แหล่งจ่ายไฟ | USB |
| ความชื้นสัมพัทธ์ | 20 – 80%, ไม่ควบแน่น |
