กล้องถ่ายภาพความร้อน Optris PI 640 MO44

รายละเอียดผลิตภัณฑ์

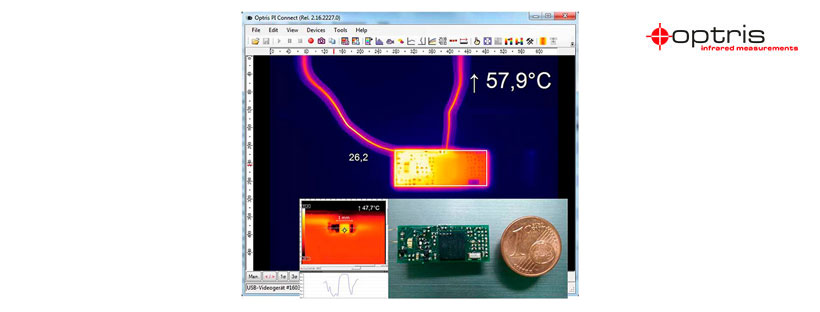

เลนส์ไมโครสโคปที่พัฒนาขึ้น โดยออกแบบมาโดยเฉพาะการใช้งานตรวจสอบความร้อนของแผงอิเล็กทรอนิกส์ และการวิเคราะห์ส่วนประกอบขนาดเล็กที่เล็กถึง 28 ไมโครเมตร และระยะห่างระหว่างวัตถุที่ตรวจวัดกับกล้องห่างกัน 80 ถึง 100 มิลลิเมตร

อุปกรณ์:
กล้องถ่ายภาพความร้อน Optris PI 640i
• เลนส์ Microscope (MO44)
• ขาตั้งกล้อง Microscope
• สาย USB มาตรฐาน (1 m )
• อินเตอร์เฟซ process มาตรฐาน
• คู่มือการใช้งาน Optris PI camera
• เคสสำหรับใช้งานกลางแจ้ง
• Software package optris PIX Connect ใน USB แฟลชไดร์ฟ

ข้อมูลจำเพาะทางเทคนิค Optris PI Microscope kit
• Minimum spot size: PI 640i: 28 μm
• Microscope optics (FOV): PI 640i 12° x 9° (F=1.1) / f= 44 mm
• Working distance: 80 – 100 mm
• Temperature range (scalable): –20 … 100 °C, 0 … 250 °C, 150 … 900 °C
• PI 640i FPA,
640 x 480 pixels @ 32 Hz
640 x 120 pixels @ 125 Hz
• Spectral range 8 – 14 μm
• System accuracy (at ambient temperature 23 ± 5°C): ±2 °C or ±2 % , whichever is greater
• Ambient derating: ± 0,05 %/K 1)
• Temperature resolution (NETD) PI 640i: 80 mK
• PC interface: USB 2.0
• Standard process interface (PIF)
0–10 V input, digital input (max. 24 V), 0–10 V output
• Industrial process interface (IPF)
2x 0–10 V input, digital input (max. 24 V),
3x 0–10 V output, 3x relay (0–30 V / 400 mA), fail safe relay
• Cable length (USB): 1 m (standard), 3 m, 5 m, 10 m, 20 m
• Ambient temperature:
PI 640i: 0 … 50 °C
• Storage temperature: –40 … 70 °C
• Relative humidity: 10 – 95 %, non-condensing
• Enclosing2) (size / rating): 46 mm x 56 mm x 130 mm / IP 67 (NEMA 4)
• Weight 370 g, incl. lense
• Shock/Vibration2) IEC 60068-2
• Tripod mount 1/4 – 20 UNC
• Power supply via USB
• Emissivity 0.100…1.100
• Software optris PIX Connect / Windows and Linux SDKs
¹⁾T_amb 10…50 °C and T_obj ≤ 500 °C; else: ± 0,1 K/K or 0,1%/K (the higher value applies)
²⁾For more information see operator‘s manual
