10 เทคนิคการเลือกใช้งานเครื่องเทอร์โมสแกน (Thermoscan)
10 เทคนิคการเลือกใช้งานเครื่องเทอร์โมสแกน (Thermoscan)
กล้องถ่ายภาพความร้อนเทอร์โมสแกน (Thermal Camera หรือ Thermal Imaging Camera) กล้องถ่ายภาพอินฟราเรด (Infrared Thermography) หรือที่เราเรียกกันว่าเครื่องเทอร์โมสแกน (Thermo scan) เป็นเครื่องมือวัดอุณหภูมิพื้นผิว โดยหลักการทำงานของตัวเครื่องจะทำการตรวจจับการแผ่รังสีอินฟราเรด (Infrared radiation) ของวัตถุ กล้องก็จะแสดงออกมาเป็นอุณหภูมิที่วัดได้และภาพความร้อนที่เราเห็นนั่นเอง
การนำเครื่องเทอร์โมสแกนไปใช้งาน เหมาะสำหรับทุกการใช้งานที่ต้องการวัดค่าอุณหภูมิโดยไม่ต้องสัมผัสวัตถุ เช่น
• การตรวจสอบระบบไฟฟ้า ตู้ไฟ เสาไฟฟ้า มอเตอร์ อุปกรณ์ไฟฟ้า
• การบำรุงรักษา มอเตอร์ แบริ่ง หรือเครื่องจักรต่างๆ
• งานอนุรักษ์พลังงาน เช่น การตรวจสอบคุณภาพฉนวนความร้อน ความเย็น สตีมแทรป
• งานวิจัยและพัฒนาการกระจายความร้อน เช่น แผงวงจรอิเล็กทรอนิกส์ เพื่อดูพฤติกรรมการทำความร้อนความเย็นจากการถ่ายวีดีภาพความร้อน
สำหรับการเลือกใช้งานกล้องถ่ายภาพความร้อนเทอร์โมสแกน (Thermal imaging camera) เพื่อนำไปใช้งานได้ถูกต้อง มีเทคนิคในการเลือกต่างๆ ดังนี้
1. ต้องทราบช่วงการใช้งาน
เมื่อเราทราบอุณหภูมิของช่วงการใช้งานที่จะนำไปใช้แล้ว ก็จะสามารถเลือกรุ่นของกล้องถ่ายภาพความร้อนได้ถูกต้องจากช่วงการวัดของกล้อง
2. ความละเอียด หรือจำนวน pixel
การเลือกกล้องที่มีความละเอียดสูงมากเท่าไหร่ ก็จะทำให้ได้ภาพความร้อนที่มีคุณภาพ มีความแม่นยำในการวัดมากขึ้นไปด้วย แน่นอนว่าราคากล้องก็จะสูงตามไปด้วย สำหรับลูกค้าที่มีงบประมาณน้อยสามารถเลือกกล้องที่มีความละเอียดต่ำได้ แต่ไม่ควรต่ำเกินจนทำให้ภาพที่ไม่ได้คุณภาพ ทำให้เกิด error จากการวัดได้
3. พิจารณาระยะการวัดเทียบกับขนาดวัตถุ
ลูกค้าควรทราบระยะห่างจากวัตถุถึงระยะจุดวัด และขนาดของวัตถุที่ต้องการวัด โดยพิจารณาจากคุณสมบัติของกล้อง ดูที่ค่า Geometric resolution (IFOV) เช่น ใน catalog ระบุค่า IFOV ไว้ที่ 1.7 mrad นั่นหมายความว่า กล้องตัวนี้จะสามารถระบุวัตถุขนาด 1.7 mm ได้ที่ระยะ 1 เมตร ในการใช้งานจริงกล้องจะสามารถวัดวัตถุขนาดเล็กที่สุด 5.1 mm ที่ระยะ 1 เมตรได้ค่ะ
4. Focus
ตัวนี้สำคัญมาก หากสามารถเลือกกล้องที่ปรับโฟกัสแบบ manual หรือ Auto ได้ ก็จะช่วยทำให้เราได้ภาพความร้อนที่มีคุณภาพจากการปรับโฟกัสมากยิ่งขึ้นค่ะ แต่หากกล้องเป็นแบบ fix focus เราก็ควรถ่ายให้ได้ภาพที่ชัดที่สุด เพราะถ้าภาพถ่ายที่เราได้ไม่มีความคมชัด เบลอ ก็จะส่งผลกับค่าการวัดและการวิเคราะห์ภาพความร้อนให้ไม่มีประสิทธิภาพ
5. Frame rate
คุณสมบัติข้อนี้จะเหมาะสำหรับการถ่ายภาพต่อเนื่อง เช่น VDO แนะนำให้เลือกกล้องที่มีค่า frame rate หรือ Image refresh rate ที่มีค่าสูงๆ จะทำให้ภาพต่อเนื่องมีความราบรื่นยิ่งขึ้น แต่หากการนำไปใช้เป็นเพียงการถ่ายภาพนิ่ง คุณสมบัติข้อนี้ก็จะไม่มีผลต่อการเลือกกล้องเลย
6. Thermal sensitivity (NETD)
NETD จะเป็นตัวบอก sensitivity ของอุณหภูมิที่วัดได้ ทำให้เห็นรายละเอียดของภาพความร้อนได้ดียิ่งขึ้น
ยิ่งมีค่าน้อยยิ่งดี ยกตัวอย่างหากใน catalog ระบุค่า NETD ไว้ที่ < 50 mK หมายความว่าเมื่อมีอุณหภูมิน้อยกว่าเพียง 0.05°C ก็จะให้เฉดสีที่แตกต่างกัน
7. รองรับการเปลี่ยนเลนส์
ไม่ใช่กล้องทุกรุ่นที่จะสามารถเปลี่ยนเลนส์ได้ สำหรับการใช้งานในระยะไกล หรือระยะใกล้มากๆ บางครั้งเลนส์มาตราฐานที่มีมากับกล้องไม่สามารถใช้งานได้ดีเท่ากับการปรับเปลี่ยนใช้งานร่วมกับเลนส์พิเศษ ยกตัวอย่างเช่น การใช้งานในระยะไกลอย่างเสาไฟฟ้า รูปถ้วยหรืออุปกรณ์ต่างๆ บนเสาไฟฟ้าควรใช้ telephoto lens เพื่อให้ได้ภาพความร้อนที่ชัดเจนและผลการวัดที่แม่นยำ
8. โปรแกรมวิเคราะห์ภาพความร้อน
เราควรเลือกกล้องที่มีโปรแกรมที่ใช้งานง่าย ถือเป็นอีกหนึ่งปัจจัยที่สำคัญเนื่องจากเราจำเป็นต้องมาวิเคราะห์ภาพความร้อนด้วยโปรแกรมก่อนที่จะออกรายงานผลการตรวจวัด หากโปรแกรมมีความซับซ้อน ใช้งานยาก ก็จะเป็นการเพิ่มภาระให้ผู้ใช้งานก็ว่าได้
9. อายุการใช้งานแบตเตอรี่ในแต่ละครั้ง
สำหรับหน้างานที่มีจุดในการตรวจวัดหลายๆ จุด จำเป็นต้องพิจารณาเรื่องอายุการใช้งานแบตเตอรี่ในการชาร์จแต่ละครั้งด้วยว่าแบตเตอรี่ 1 ก้อน จะสามารถใช้งานได้กี่ชั่วโมงเพื่อประเมินหากจะต้องสั่งซื้อแบตเตอรี่สำรองเพิ่มด้วย
10. ราคาและอุปกรณ์ที่ได้
ผู้ซื้อควรพิจารณาเปรียบเทียบราคาและอุปกรณ์ที่ได้ว่ามีรายการอะไรบ้าง เป็นอุปกรณ์ที่จำเป็นต่อการใช้งานหรือไม่ เพราะนั่นอาจจะมีผลต่อราคาในการสั่งซื้อ แต่หากเป็นรายการที่จำเป็นต่อการใช้งานก็ควรพิจารณาเพิ่มด้วยเพราะรายการดังกล่าวอาจจะช่วยส่งผลให้การใช้งานเครื่องง่ายขึ้น สะดวกขึ้น
เพียงแค่เราทราบความหมายของคุณสมบัติเครื่องเทอร์โมสแกนเหล่านี้ เราก็จะสามารถเลือกซื้อเครื่องเทอร์โมสแกนที่เหมาะกับการนำไปใช้งานและงบประมาณที่เรามีอยู่ได้อย่างเหมาะสม
ขอแนะนำเครื่องเทอร์โมสแกน (Thermoscan)

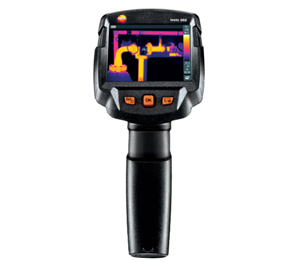

Testo 868

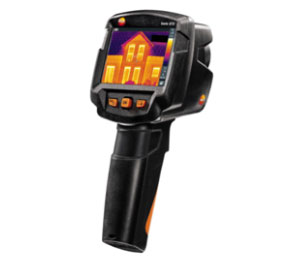

Testo 872

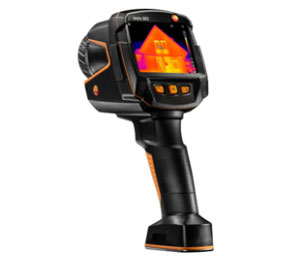

Testo 883

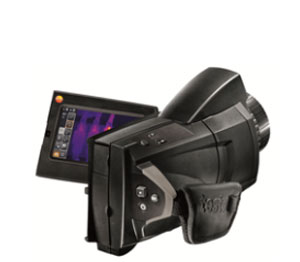

Testo 890
